هر مهندس محاسب یا مجری پیهای عمیق میداند که سرنوشت یک سازه بلندمرتبه یا یک پل عظیم، پیش از آنکه به ستونها و تیرهای آن گره خورده باشد، در اعماق چند دهمتری زمین و در دل شمعهای درجاریز رقم میخورد. فرآیند بتنریزی در این سازههای پنهان، به دلیل حضور همزمان گل حفاری (بنتونیت یا پلیمر) و عدم دسترسی بصری، همواره با ریسکهای ساختاری بزرگی همراه است. کوچکترین اختلال در پیوستگی بتن یا افت تراکم آن میتواند منجر به رد شدن شمع در آزمایشهای سلامت (مانند CSL یا سونیک) و تحمیل هزینههای سنگین بهسازی شود.
بخش عمدهای از این چالشها به ابزار سنتی این عملیات، یعنی «لوله ترمی فلزی» و رفتار دینامیکی آن در زمان خروج از بتن، بازمیگردد. اما ظهور فناوریهای نوین مانند «لوله نیوترمی»، پنجرهای جدید را به روی ارتقای خیرهکننده کیفیت ژئوتکنیکی باز کرده است. در این مقاله تخصصی، مکانیزم رفتار بتن را در مواجهه با این دو سیستم، بهصورت عمیق و علمی مقایسه میکنیم تا ببینیم چگونه یک تغییر در ضخامت و ماندگاری لوله میتواند تراکم ایدهآل بتن شمع را تضمین کند.
فهرست مطالب مقاله
- چالشهای هیدروستاتیک و پنهان در بتنریزی شمعهای درجاریز
- مکانیزم رفتار بتن در حضور لوله ترمی فلزی (عارضه خروج لوله و افت تراکم)
- لوله نیوترمی؛ پارادایم جدید در حفظ تراکم و پیوستگی بتن
- مقایسه فنی و ساختاری: لوله ترمی فلزی در برابر لوله نیوترمی (جدول جامع)
- بررسی یک سناریوی واقعی در کارگاه عمرانی (Case Study)
- نکات اجرایی برای تضمین کیفیت بتن شمع با تکنولوژیهای نوین
- سوالات متداول (FAQ)
- جمعبندی و راهکار اجرایی
چالشهای هیدروستاتیک و پنهان در بتنریزی شمعهای درجاریز
بتنریزی شمعهای عمیق تحت لایه گل حفاری، یک فرآیند جابهجایی سیال است. بتن سنگینتر با اسلامپ بالا (معمولاً بین ۱۸ تا ۲۲ سانتیمتر) باید از انتهای گمانه وارد شده و گل حفاری سبکتر را به سمت بالا هدایت و خارج کند. در این مکانیزم، بتن باید تحت فشار هیدروستاتیک ناشی از ارتفاع خود، به سمت جدار گمانه و بین فضای متراکم آرماتورها (سبد شمع) نفوذ کند تا اصطکاک جداره مورد نیاز طرح تأمین شود.
هرگونه آشفتگی در این جریان رو به بالا یا ایجاد فضاهای خالی موقت در حین بتنریزی، تعادل هیدروستاتیک را برهم میزند. در این حالت، گل حفاری یا لای و لجن کف گمانه ممکن است در بدنه بتن به دام بیفتند و عارضه «شکلاتی شدن» یا قطع پیوستگی شمع (Necking) رخ دهد. بنابراین، حفظ پایداری و تراکم استاتیکی بتن در تمامی مراحل تزریق، کلید دستیابی به یک شمع بدون عیب است.
مکانیزم رفتار بتن در حضور لوله ترمی فلزی
لوله ترمی فلزی سنتی از قطعات سنگین فولادی با ضخامت جداره چند میلیمتری تشکیل شده است که توسط اتصالات رزوهای یا پینی به یکدیگر متصل میشوند. قطر خارجی بزرگ این لولهها و، بهویژه، برجستگیهای بخش اتصال (کوپلینگها)، حجم قابلتوجهی از فضای داخل سبد آرماتور را اشغال میکنند.
در حین بتنریزی، بتن از درون این لوله به سمت کف حرکت کرده و سپس از پایین به سمت بالا جریان مییابد. به دلیل سنگینی و صلبیت لوله، اصطکاک قابلتوجهی میان جداره خارجی لوله فلزی و بتن در حال صعود شکل میگیرد. این اصطکاک تمایل دارد بتن مجاور خود را به سمت بالا بکشد که خود عاملی برای ایجاد تنشهای برشی داخلی در بتن تازه است.
عارضه بیرون کشیدن لوله ترمی و افت تراکم موضعی
طبق استانداردهای کارگاهی، پس از اینکه ارتفاع بتنریزی درون گمانه به حدود ۳ تا ۶ متر رسید، برای کم کردن فشار روی دستگاه بالابر و جلوگیری از گیر افتادن لوله در بتن، باید لوله ترمی فلزی توسط جرثقیل یا دستگاه حفاری به سمت بالا کشیده شده و قطعات مازاد آن دمونتاژ شوند.
دقیقاً در همین لحظه است که یک عارضه ژئوتکنیکی رخ میدهد:
۱. ایجاد خلأ و فضای خالی: با بالا کشیدن لوله فلزی ضخیم، حجم معادلی از فضا که توسط جداره و بدنه لوله اشغال شده بود، ناگهان خالی میشود.
۲. جریان جانبی ناگهانی بتن: بتن اطراف باید این فضای خالی تازه ایجادشده را پر کند. از آنجایی که بتن یک سیال کاملاً نیوتنی نیست و دارای تنش تسلیم (Yield Stress) است، حرکت آن به سمت این هسته خالی با تأخیر و بهصورت برشی انجام میشود.
۳. افت تراکم موضعی: این بازگشت و پر کردن فضا، تراکم دینامیکی ایجادشده در زمان بتنریزی از زیر سطح را از بین میبرد. در واقع، بتنی که تحت فشار هیدروستاتیک ستون بتن بالایی متراکم شده بود، دچار دکامپرشن (کاهش فشار) موضعی در مرکز شمع میشود.
۴. کاهش دانسیته مغز شمع: آزمایشهای پیشرفته نشان میدهند که در محلهای دمونتاژ لوله ترمی فلزی (هر ۳ تا ۶ متر)، یک افت نسبی در نمودار تراکم و سرعت امواج سونیک دیده میشود که ناشی از همین بازآرایی ناخواسته سنگدانهها و افت تراکم در مرکز شمع است.
لوله نیوترمی؛ پارادایم جدید در حفظ تراکم و پیوستگی بتن
برای حل ریشهای مشکل افت تراکم ناشی از خروج لولههای صلب، سیستمهای نوین ماندگار در بتن طراحی شدهاند که شاخصترین آنها «لوله نیوترمی» است. این سیستم رویکرد کاملاً متفاوتی را پیش میگیرد: به جای مبارزه با نیروی اصطکاک و دمونتاژ مداوم لولههای سنگین، لوله درون بتن باقی میماند.
ضخامت ۴۰۰ میکرونی و ماندگاری در بتن: چرا این یک مزیت است؟
لوله نیوترمی با تکنولوژی پیشرفته و ضخامت جداری در حدود تنها ۴۰۰ میکرون (400 μm) تولید میشود. این ساختار فوقنازک، اما با مقاومت کششی و فشاری بهینه، رفتار هیدرولیکی بتنریزی را بهکلی دگرگون میکند:
- عدم نیاز به خروج و جرثقیل: از آنجایی که این لوله پس از اتمام بتنریزی درون شمع باقی میماند، هیچ نیازی به توقف عملیات، بالا کشیدن لوله با جرثقیل و باز کردن اتصالات در گامهای ۳ تا ۶ متری وجود ندارد.
- حفظ ۱۰۰ درصدی تراکم اولیه: بتنریزی از زیر سطح (Bottom-Up) تحت فشار مستقیم ستون بتن انجام میشود. چون لوله نیوترمی از جای خود حرکت نمیکند، هیچ فضای خالی کاذبی در بتن ایجاد نمیشود و تراکم فوقالعادهای که در زمان خروج بتن از انتهای لوله به وجود میآید، تا زمان گیرش نهایی دستنخورده و پایدار باقی میماند.
- پر شدن کامل محل حضور لوله: به دلیل ضخامت ناچیز ۴۰۰ میکرونی، این لوله حجم فیزیکی خاصی را در مقطع شمع اشغال نمیکند. فشار هیدروستاتیک داخلی بتن روان، بدنه نازک لوله را کاملاً به لایههای بیرونی میفشارد و عملاً محل حضور لوله نیز به همان تراکم بتن مجاور میرسد. هیچ حفره، کاهش دانسیته یا زون ضعیفی در مرکز مقطع شمع شکل نمیگیرد.

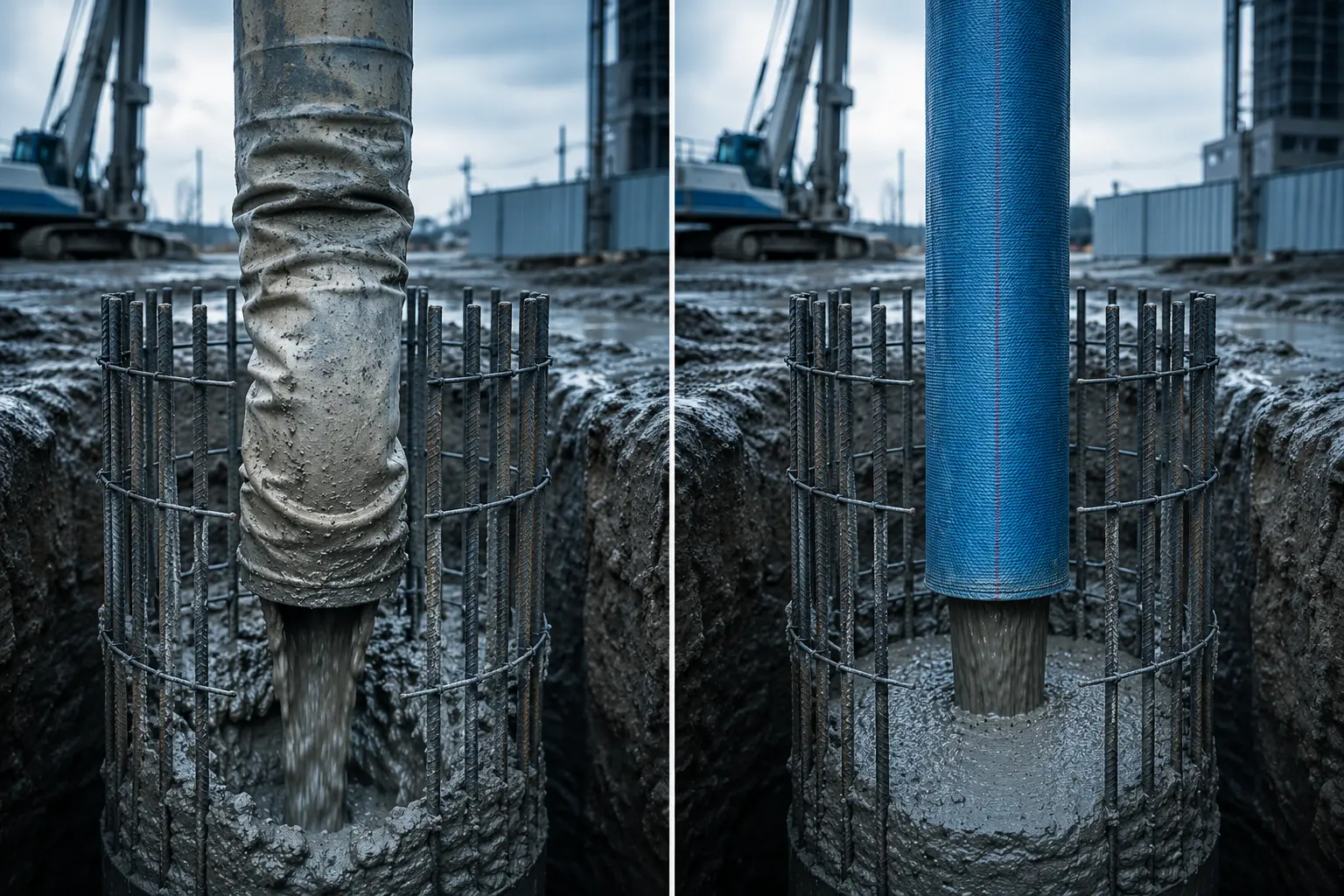

عنوان: نمودار مقایسه توزیع تراکم در دو حالت (لوله ترمی فلزی در برابر لوله نیوترمی ماندگار)
مقایسه فنی و ساختاری: لوله ترمی فلزی در برابر لوله نیوترمی
برای درک بهتر تفاوتهای این دو سیستم، ویژگیهای کلیدی عملکردی آنها در جدول زیر خلاصه شده است:
| شاخص فنی و اجرایی | لوله ترمی فلزی سنتی | لوله نیوترمی ماندگار |
| ضخامت جداره لوله | معمولاً ۳ تا ۶ میلیمتر | حدود ۴۰۰ میکرون (400 μm) |
| نیاز به دمونتاژ حین کار | اجباری (هر ۳ تا ۶ متر ارتفاع بتن) | صفر (بهصورت یکپارچه تا پایان پروژه) |
| تغییرات تراکم در مرکز شمع | افت موضعی دانسیته به دلیل بازگشت بتن | حفظ تراکم استاتیکی و یکنواختی کامل |
| ریسک ورود گل حفاری (Necking) | بالا (در صورت خروج بیش از حد لوله) | بسیار پایین (عدم جابهجایی لوله) |
| وابستگی به ماشینآلات | نیاز مداوم به جرثقیل کارگاه | کاهش چشمگیر اشغال جرثقیل |
| پیوستگی ساختاری بتن | همراه با تنشهای برشی ناشی از اصطکاک | جریان هیدرولیکی آرام و بدون آشفتگی |
بررسی یک سناریوی واقعی در کارگاه عمرانی (Case Study)
مطالعه موردی کارگاهی
🎬 پروژه ساخت مجتمع تجاری-اداری ساحلی در شمال کشور:
در این پروژه، به دلیل بالا بودن تراز آب زیرزمینی و خاک سست ماسهای، اجرای ۶۰ حلقه شمع درجاریز به قطر ۱۲۰ سانتیمتر و عمق ۳۵ متر در دستور کار قرار گرفت. در ابتدا، پیمانکار پروژه عملیات بتنریزی را با سیستم لوله ترمی فلزی آغاز کرد. به دلیل عمق زیاد و سنگینی لولهها، در هر شمع حداقل ۵ بار عملیات توقف، بالا کشیدن لوله توسط جرثقیل بومخشک و باز کردن قطعات انجام میشد.
پس از انجام آزمایش Sonic Logging روی ۱۰ شمع اول، نتایج نگرانکنندهای به دست آمد: در ۳ حلقه شمع، در اعماق ۱۲ و ۲۴ متری (دقیقاً منطبق بر ترازهای قطع و دمونتاژ لوله ترمی)، افت شدید سرعت امواج و کاهش دانسیته بتن گزارش شد. کارفرما دستور توقف عملیات را صادر کرد.
مشاور ژئوتکنیک پروژه پیشنهاد تغییر سیستم به لوله نیوترمی ماندگار را مطرح کرد. در ادامه عملیات برای ۵۰ شمع باقیمانده، لولههای ۴۰۰ میکرونی نیوترمی داخل سبد آرماتور فیکس شده و بتنریزی بدون حتی یک لحظه توقف برای خروج لوله انجام شد. طبق گزارش رسمی آزمایشگاه ژئوتکنیک، تمامی ۵۰ شمع اجراشده با روش نیوترمی، نمودار تست سلامت کاملاً خطی، بدون افت تراکم موضعی و با بالاترین کیفیت پیوستگی را ثبت کردند. علاوه بر این، سرعت بتنریزی هر شمع بهطور میانگین ۴۰ درصد افزایش یافت که منجر به جبران عقبافتادگی زمانبندی پروژه شد.
نکات اجرایی برای تضمین کیفیت بتن شمع با تکنولوژیهای نوین
تغییر ابزار بدون رعایت اصول مهندسی بتن نمیتواند معجزه کند. برای اینکه لوله نیوترمی بهترین عملکرد را در حفظ تراکم نشان دهد، رعایت نکات زیر الزامی است:
۱. تنظیم دقیق طرح اختلاط (Mix Design): اسلامپ بتن شمع باید در محدوده قانونی باقی بماند. استفاده از فوقروانکنندههای پایه پلیکربوکسیلات برای حفظ کارایی بتن تا پایان عملیات بتنریزی، بدون پدیده آبانداختگی، حیاتی است.
۲. محاسبه دقیق گام هیدروستاتیک: سرعت ورود بتن باید بهگونهای باشد که فشار رو به بالای بتن تازه، گل حفاری را بهطور کامل جابهجا کند. طبق دستورالعملهای ACI 336.3R، تداوم جریان بتن از انتهای لوله، اصلیترین عامل جلوگیری از جدایش سنگدانههاست.
۳. مهار مناسب لوله نازک: لوله نیوترمی به دلیل وزن بسیار سبک، باید در فواصل منظم به سبد آرماتور متصل شود تا در برابر نیروی بویانسی (شناوری) بتن تازه صعود نکند.
سوالات متداول (FAQ)
❓ آیا باقی ماندن لوله نیوترمی با ضخامت ۴۰۰ میکرون در بتن، پیوستگی شمع را خراب نمیکند؟
اصلاً و ابداً! ضخامت ۴۰۰ میکرون یعنی کمتر از نیم میلیمتر. وقتی بتن تحت فشار هیدروستاتیک بالا تزریق میشود، این لوله آنقدر نازک است که کاملاً به بتن اطراف فشرده میشود. سنگدانههای بتن عملاً این ضخامت ناچیز را حس نمیکنند و هیچگونه مرز جدایی یا ضعیفشدگی در مقطع شمع ایجاد نمیشود؛ برعکس، چون لوله بالا کشیده نمیشود، از افت تراکم مغز بتن جلوگیری میکند.
❓ هزینه خرید لوله نیوترمی ماندگار چطور توجیه میشود وقتی لوله ترمی فلزی را میتوان بارها استفاده کرد؟
در نگاه اول ممکن است خرید لولهای که قرار است دفن شود، هزینهبر به نظر بیاید؛ اما وقتی هزینههای پنهان لوله فلزی را حساب کنید، معادله عوض میشود. لوله فلزی نیاز به دمونتاژ دارد، زمان بتنریزی را طولانی میکند، استهلاک جرثقیل کارگاه را بالا میبرد و از همه مهمتر، ریسک رد شدن شمع در تست سونیک را دارد. هزینههای ترمیم یا اجرای شمع جایگزین به دلیل افت تراکم، چندین برابر قیمت لولههای نیوترمی است.
❓ برای بتنریزی با نیوترمی به پمپ بتن خاصی نیاز داریم؟
خیر، از همان پمپهای زمینی استاندارد یا دکل که در پروژههای عمرانی معمول است، استفاده میشود. فقط نکته مهم این است که روانی و اسلامپ بتن طبق استاندارد باشد تا بتن بتواند بهراحتی از لوله عبور کند و بالا بیاید.
❓ آیا لوله نیوترمی در اعماق زیاد (مثلاً بالای ۳۰ متر) زیر فشار خاک یا بتن مچاله نمیشود؟
طراحی هندسی و جنس لولههای نیوترمی بهگونهای است که مقاومت حلقوی (Ring Stiffness) لازم را در برابر فشار گل حفاری دارند. از طرفی، بهمحض شروع بتنریزی، فشار هیدروستاتیک داخلی بتن که بیشتر از فشار بیرونی است، لوله را کاملاً باز و مستحکم نگه میدارد.
📢 جمعبندی
اگر مدیریت یا نظارت پروژههای عمرانی و عمیق را بر عهده دارید و ارتقای کیفیت ژئوتکنیکی سازه در کنار کاهش زمان اجرای فونداسیون برایتان اولویت دارد، وقت آن است که روشهای سنتی و پرریسک بتنریزی را بازنگری کنید.
برای بررسی فنی بیشتر، دریافت کاتالوگهای مهندسی و مشاوره تخصصی متناسب با شرایط خاک و شمعهای پروژه خود، همین امروز با کارشناسان ژئوتکنیک ما تماس بگیرید تا بهترین سیستم بتنریزی را برای پروژه شما بهینهسازی کنیم.
